MC280系列PLC在自动磨阻机中的利用



一、概述

磨阻道理是通过机械打磨扭转薄膜电阻的截面积从而扭转电阻的阻值。

在打磨过程中 ，同时丈量电路实时监督薄膜电阻阻值的变动 ，随着阻值不休靠近指标阻值 ，扭转打磨电机的转速和微抬打磨轴 ，当厚薄膜电阻达到指标阻值后终场打磨 ，即实现自动调阻过程。



k4FNnAAAAAElFTkSuQmCC



二、节造要求

电阻片样板如图所示 ，该电阻通常用在传感器中。

1、调阻精度要求在0.4Ω内；

2、实现矩阵算法 ，一个电阻板中有多对矩阵分列的电阻；

3、打磨效能：均匀4秒打磨一对电阻片；

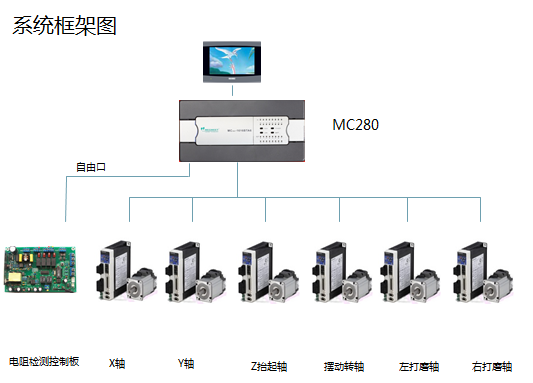

三、节造规划

959dfa7a27ce36f73ce74cedf5637846

系统注明：

1、MC280活动节造器：整个系统的主题 ，节造各轴的活动和IO输出；

2、电阻检测节造板：采集电阻值 ，分歧的阻值输出分歧的状态给PLC ，从而节造打磨轴的高度；

3、X、Y、Z轴：节造打磨平台的空间移动；

4、摆动轴：打磨电阻时 ，摆动轴前后移动 ，提高打磨效能；

5、左、右打磨轴：打磨电阻时 ，当阻值越来越靠近设定值时 ，节造打磨轴的微抬。



四、总结

1、MC280多轴节造职能 ，无需扩大？ ，最多就可节造8轴 ，节约了客户的成本投入；

2、调阻精度高 ，PLC在中断法式中能够立即刷新表部IO ，响应快；

3、调阻速度快 ，通常4秒钟即可打磨一阻。
