研磨机床利用规划

研磨机床利用规划

MC200在研磨机床上的利用

一、系统概述

半自动双盘研磨机重要用于研磨零件的平面和圆柱面，能够宽泛的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件。目前该机床大量利用于轴承厂轴承套圈端面的研磨加工。

二、节造要求

机床的作为要求：机床有上、下两个研磨盘，用来进行零件的加工，要求独立节造，能够别离进行点动、方向节造以及无级调速；机床有偏疼轮盘，用来节造零件在加工的过程中进行自转。

机床是立式结构，有一个悬臂，用来承载上研磨盘，其作为有摆入、摆出、放松、夹紧，以便于加工结束的零件的装卸。上研磨盘有上升、降落作为；不褂屑父鲅沽谠，别离为初压、主压、精压，这些作为通过液压电磁阀节造，并且有肯定的时序和按时要求。

该机床分为手动、自动和建整三种工作模式。手动模式是用来对机床进行调整以及进行单个零件加工；自动模式是在机床调整好了之后，进行批量出产；建整模式是在对磨损砂轮进行建复时使用。由于使用的模式及作为较多，使用HMI来作为操作界面。

三、系统配置

1、设备清单

2、系统配置图

EView

RS232/MODBU和谈

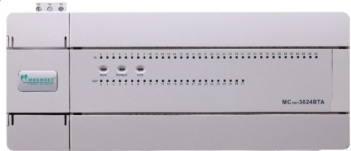

$C:\Users\liudong\Desktop\MC100-3624BTA.jpg$ 18ef481679c48810a6820a4083ff8a34

RS485/自由口和谈

机床节造以J9集团MC200 PLC为主题，使用HMI做为操作界面，使用变频器做为执行机构。

HMI通过RS232与PLC的COM0相连，使用MODBUS和谈；而PLC通过COM1的RS485串行通讯口节造3台变频器。

法式上，变频器的节造选取子法式挪用方式。J9集团PLC选取结构化编程模式：1个主法式，可最多支持64个子法式，而每个子法式允许16个参数挪用。这样整个法式可读性好，结构清澈，由于同样的职能能够反复挪用子法式，不必要沉复编程，法式大大简化。

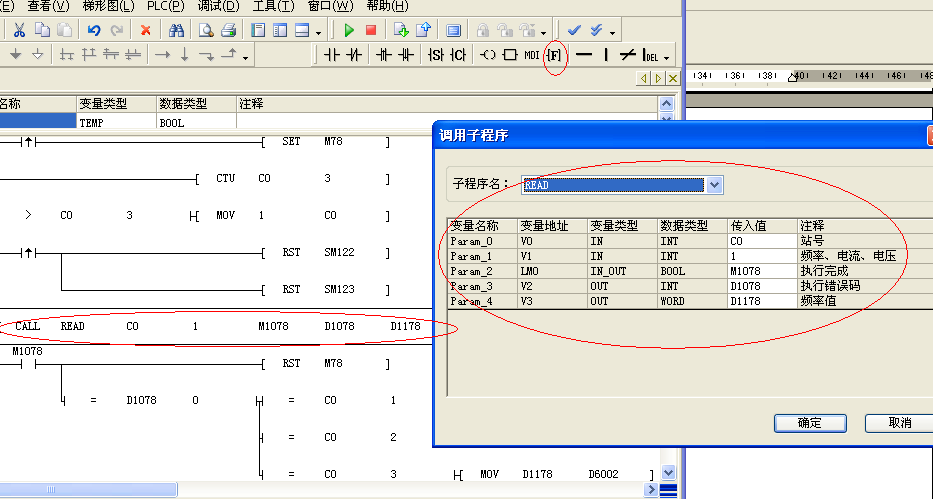

子法式挪用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 )，

其中READ是子法式名，括号内为挪用参数。C0暗示站号：

CO=1，读第一台变频器频率；

C0=2，读第二台变频器频率；

C0=3，读第三台变频器频率。

M1078暗示通讯实现标志，D1078暗示通鸭误代码，D1178为读取的频率。只有扭转C0的值，就能读取分歧变频器的频率，极度方便。

a91298abf26ec6840cb3808e74d203bc

四、总结

1、J9集团MC200系列PLC机能不变，运行靠得住；

2、通过标配RS485网络节造变频器，降低了成本，装置守护方便，系统抗滋扰性好；

3、J9集团PLC通过系统块组态网络，单一快捷

4、J9集团PLC提供的子法式职能大大缩短了开发调试周期，法式可读性好。

5、J9集团PLC的在线批改和调试职能，单一方便，无步数限度，大大提高伐试效能。
