无人隧路机车规划
homeWhite 矿用设备 无人隧路机车规划
无人隧路机车规划

一、媒介

战“疫”月余 ，在各级辅导的领导下 ，在整个医护人员的辛勤致力下 ，在全国人民的支持与共同下 ，治愈局势向好 ，新增习染数量显著降落 ，我国疫情逐步好转 ，新冠病毒得到有效遏造 ，战“疫”获得了阶段性成功。

2020步入三月 ，春回大地 ，万物复苏 ，全国除沉点疫区省市工业企业逐步经营复工复产 ，科学防疫 ，有效保险经济社会健康有序发展。

二、隧路机车简介

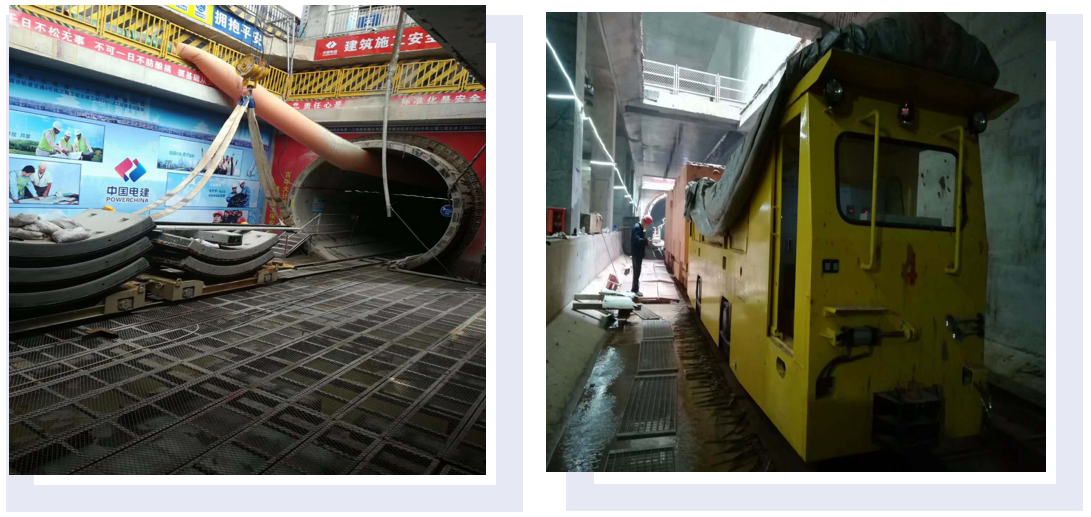

隧路机车常用于城市地铁建设 ，盾构机掌管掘进 ，皮带输送土方至终端 ，由隧路机车拖运至地面。

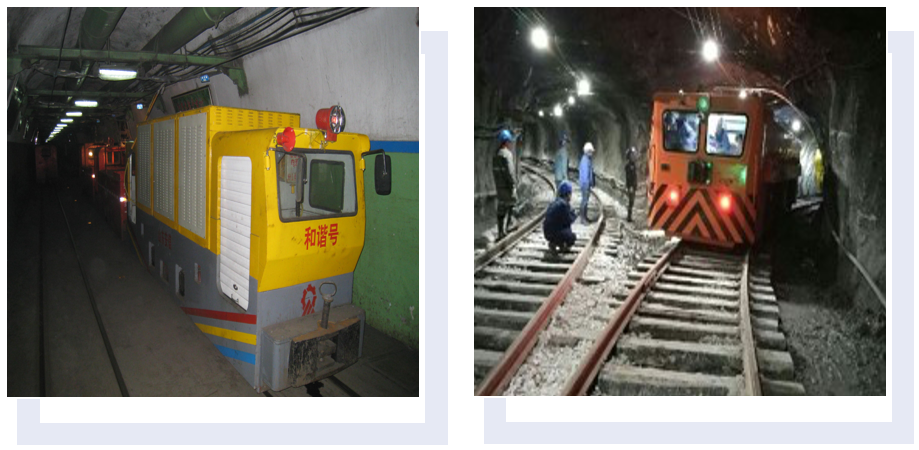

隧路机车还用于矿山作业 ，重要用于井下大巷路、地面的长距离运输 ，它相当于铁路运输中的电气机车头 ，牵引着由矿车某人车组成的列车在轨路上行走 ，实现对煤炭、矸石、资料、设备、人员的运送。

机车运输行驶的坡杜仔限度 ，通常为3‰ ，部门坡度不能超过30‰。


以矿山利用场景为例 ，按电能起源电机车分为矿用直流架线式（ZK型）和矿用蓄电池式（XK型）

按电机车的黏着质量分类 ，架线式电机车有：1.5t,3t,7t,10t,14t,20t,45t,55t,65t几种；蓄电池式有：2t,2.5t,8t,12t,45t,55t,65t几种。

按电机车的轨距分为：600mm,762mm,900mm三种。

按电压等级 ，架线式电机车有100（97）V,250V,550V三种；蓄电池式有40/48V,110/132V,600/660V三个等级。




三、电机车工作简介

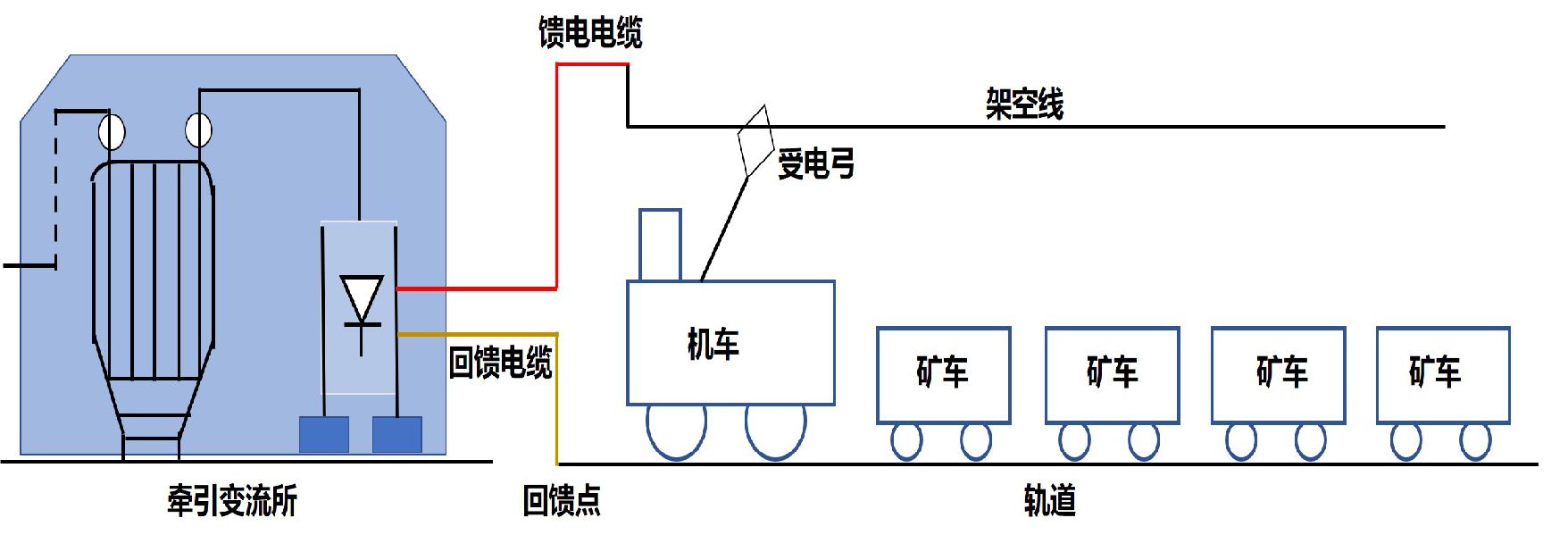

以架线式为例 ，正极接在架空线上 ，负极接在轨路上。架空线是沿活动轨路上空架设的裸导线 ，机车上的受电弓与架空线接触 ，将电流引入车内 ，经车上的节造器和牵引电动机 ，再经轨路流回。如下示意图：





蓄电池式电机车工作过程：

蓄电池提供的直流电经隔爆插销、节造器、电阻箱进入电动机 ，驱动电动机运行。电动机通过传动装置带头车轮动弹 ，牵引列车行驶。

架线式电机车运行时 ，受电弓与架空线间未免产生火花 ，〖矿安全规程》划定 ，只能在低瓦斯矿井进风（全风压透风）的重要运输巷路内使用 ，巷路支护必须使用不成燃性资料

蓄电池式电机车由车上携带的蓄电池供电 ，运输线路不受限度 ，但必要充电设施 ，蓄电池放电到划定值时需更换。


四、隧路机车解决规划

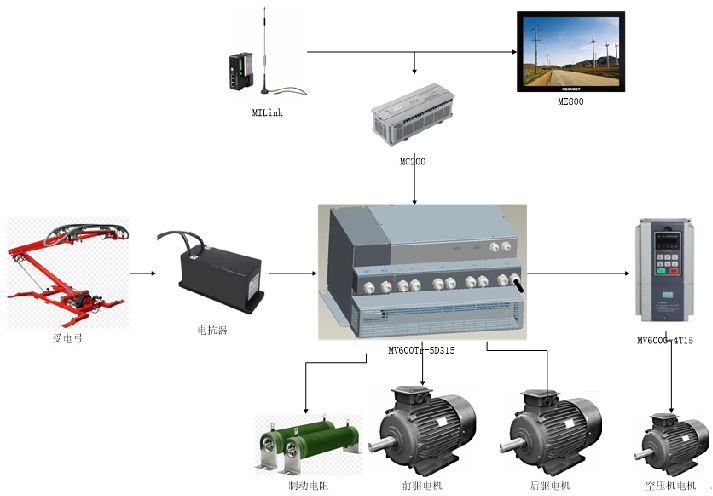

1、机车解决规划——接触网


产品特点

  • 支持接触网供电 ，一拖多关环矢量节造。

  • 高防护等级 ，IP54 ，适应恶劣现场。

  • 胁迫风冷 ，适应多种工况。

  • 支持CAN通讯 ，无线传输 ，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔地位编码器。

  • 坡路零速悬停与满载启动。

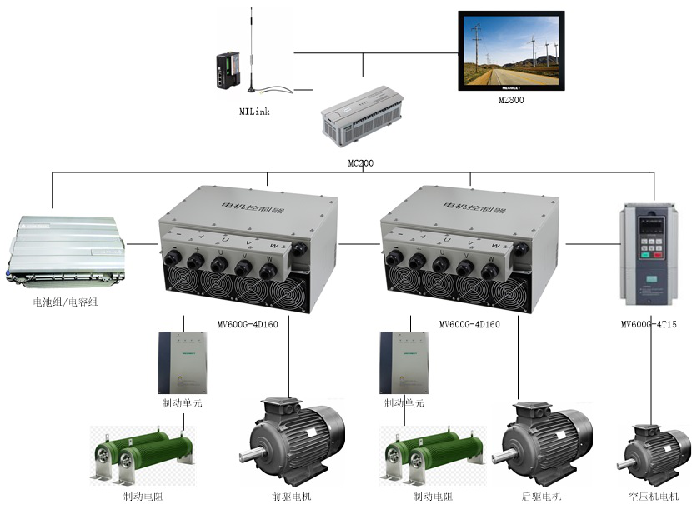

2、机车解决规划——电池组


产品特点

  • 支持电池组合超等电容供电。

  • 高防护等级 ，IP54 ，适应恶劣现场。

  • 胁迫风冷 ，适应多种工况。

  • 支持CAN通讯 ，无线传输 ，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔地位编码器。

  • 坡路零速悬停与满载启动。


五、现场视频
